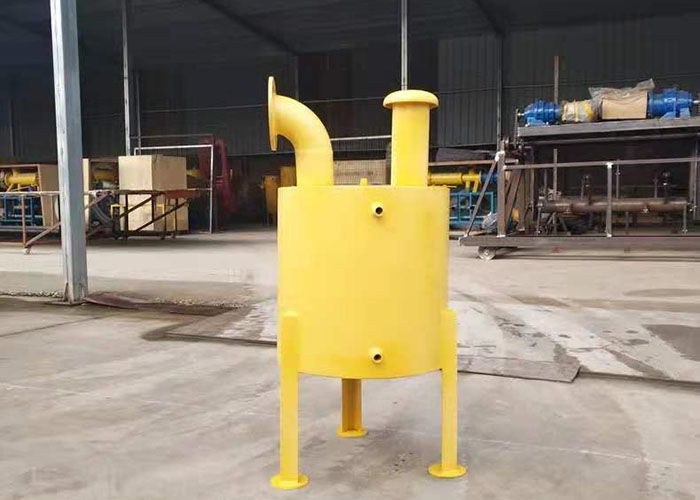

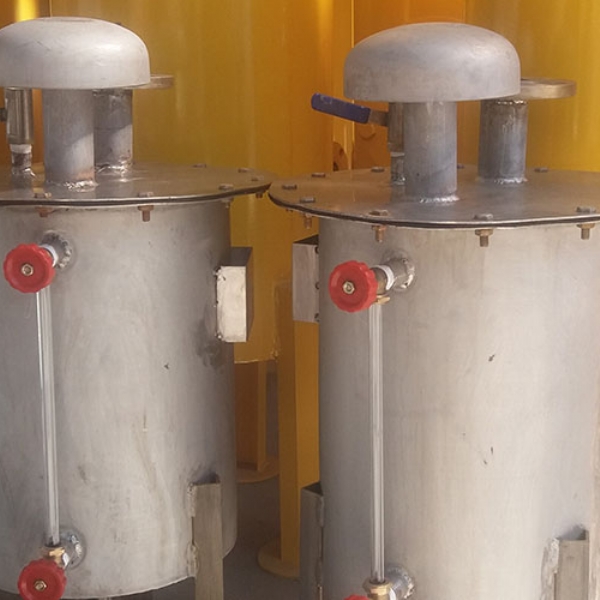

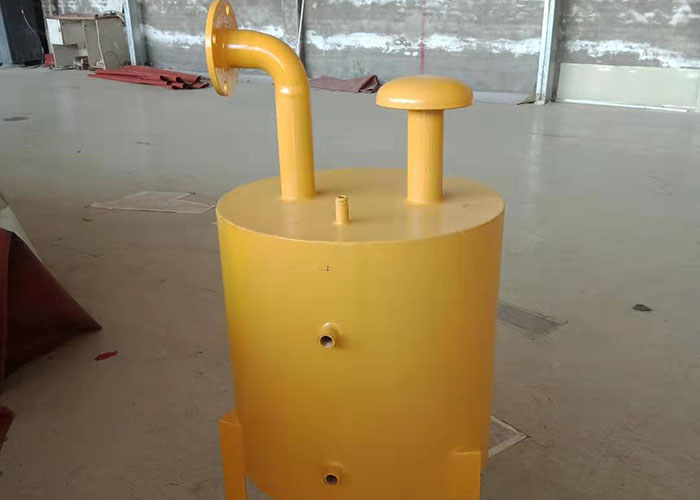

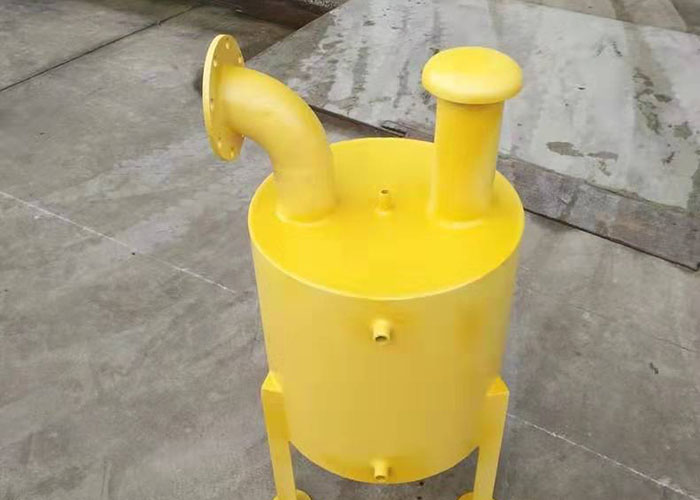

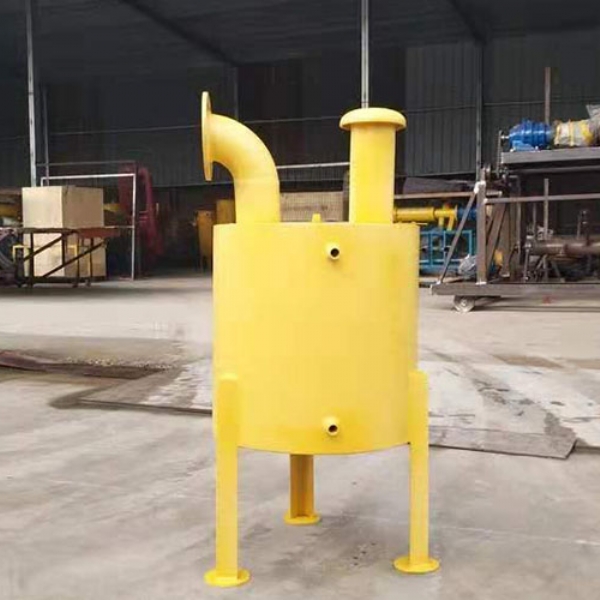

1、正壓保護器:
正壓保護器的作用是用來對發酵罐體起正壓保護作用的。發酵罐體對于壓力是有一個承受上限的,如果罐體內部壓力超過這個數值,就很可能會(huì )導致罐體爆裂的嚴重安全事故。例如:當罐體進料并攪拌的時候,產氣量會(huì )驟然增加,大量的沼氣迅速在罐體聚集,產生非常大的壓力。如果此時不能及時給罐體泄壓,就很可能會(huì )導致安全事故。因此我們用正壓保護器對罐體進行泄壓。正壓保護器的內部有一定深度的水封,作用有二。一是防止沼氣泄露,因為保護器上部的套管是與發酵罐體相連接的。第二就是它的泄壓作用。當罐內沼氣壓力過大時,中心管內的水位下降,直到沼氣從中心管的下端逸出,并從側壁的煙囪排向大氣。當氣體逸出的時候,會(huì )帶起一定高度的水柱,很有可能從正壓保護器中漏出,因此需要加設煙囪,作用在于防止正壓保護器中的水流失,從而導致罐體漏氣。
2、負壓保護器:
負壓保護器的作用是用來對發酵罐體起負壓保護作用的。發酵罐體對壓力同樣會(huì )有一個承受下限,如果罐體壓力過低,外部大氣壓則會(huì )大于罐體內部壓力,這時罐體就會(huì )受到一個來自大氣壓的擠壓力。如果內外壓差達到一定數值時,罐體就會(huì )被大氣壓力壓扁。這同樣是很?chē)乐氐陌踩鹿?。例如:當罐體排液排泥時,會(huì )導致罐體內液位迅速下降,而空氣又不能及時補進,從而形成負壓。這時就需要對罐體迅速補充空氣,來平衡罐體內外的壓力,避免罐體被壓扁。負壓保護器內部也同樣會(huì )有一段水封。其作用是單一的,就是用來封住外部的空氣。在中心管的上部會(huì )有一個套筒,是與中心管?chē)烂芙Y合的。當罐體內部壓力在正常范圍之內時,罐內壓力會(huì )壓住套筒,從而外部空氣無法進入罐內。但是當罐體內部產生負壓時,外部空氣的壓力大于內部壓力,從而頂著浮筒上升,直到浮筒完全脫離水面,然后空氣便進入罐體內部,補充氣壓,防止事故產生。
3.參數:
名稱 | 材質 | 流量(m3/h) | 型號 | 運行壓力 |
正負壓保護器 | 碳鋼/不銹鋼 | 0-1000 | DN50-100 | 負壓300pa-正壓5kpa |
說明:可根據客戶要求定制 |
